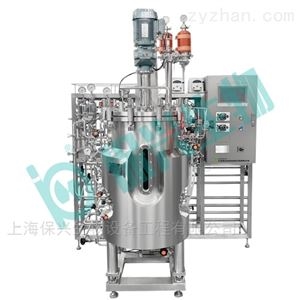

动植物细胞培养罐组成结构深度剖析

　　动植物细胞培养罐是生物制药、组织工程、细胞培养等领域的核心设备，其结构设计直接影响细胞生长、代谢产物表达和产品质量。现代细胞培养罐已发展成高度集成化的精密系统，由罐体、搅拌、通气、温控、检测、控制等多个子系统构成。本文将从功能模块角度，系统阐述其组成结构及各部件的作用。


　　一、动植物细胞培养罐的罐体系统：培养空间与支撑结构

　　1.罐体主体：通常采用316L不锈钢或玻璃材质，容积从几升至数千升不等。罐体为圆柱形或椭圆形，底部为碟形或锥形封头，便于流体流动和细胞悬浮。内表面抛光至Ra≤0.4μm（镜面抛光），确保没有死角、易清洗、防污染。

　　2.夹套系统：罐体外壁设有夹套，用于通入循环水、蒸汽或导热油，实现温度控制。夹套设计需保证换热均匀，避免局部过热或过冷。大型罐体可能采用多段夹套或盘管换热。

　　3.接口与开孔：罐体顶部和侧面设有多个标准接口，包括：进料口、取样口、接种口、排气口、pH/DO电极接口、温度探头接口、消泡剂添加口等。接口采用快装卡盘或法兰连接，便于无菌操作。

　　4.视镜与照明：罐体设有视镜或观察窗，便于观察细胞状态、液位、泡沫情况。部分设备配备内照明系统，提高观察清晰度。

　　二、搅拌系统：混合与传质关键

　　1.搅拌桨形式：根据细胞类型选择不同搅拌桨。动物细胞培养常用斜叶桨、螺旋桨或桨式搅拌，转速较低（50-150rpm），剪切力小；植物细胞或微生物培养可用涡轮桨、锚式桨，转速较高（100-500rpm）。搅拌桨材质为316L不锈钢或聚四氟乙烯。

　　2.驱动方式：顶置式机械搅拌，通过电机、减速机、联轴器驱动搅拌轴。部分小型罐体采用磁力搅拌，无轴封，避免泄漏污染。搅拌轴需做动平衡，减少振动。

　　3.密封装置：机械搅拌需配置机械密封或填料密封，确保无菌。磁力搅拌无需密封，但扭矩传递有限。密封材料需耐高温、耐腐蚀，符合卫生标准。

　　三、通气与气体控制系统

　　1.通气系统：通过底部或侧面的气体分布器通入空气、氧气、氮气或CO₂。气体分布器孔径需均匀，气泡细小，提高氧传质效率。通气量可调，通常0.01-1.0vvm（体积比）。

　　2.气体混合单元：配备气体混合器或质量流量控制器（MFC），精确控制O₂、CO₂、N₂比例，满足不同培养阶段的气体需求。部分设备配备在线气体分析仪，实时监测尾气成分。

　　3.排气系统：顶部排气口连接冷凝器，回收挥发性物质，防止培养基损失。排气过滤器防止外界微生物进入。

　　四、温度控制系统

　　1.加热系统：通过夹套或内置盘管通入热水、蒸汽或电加热，升温速率可调。大型罐体采用分区加热，温度均匀性±0.5℃。

　　2.冷却系统：通过夹套通入冷却水或乙二醇溶液降温。部分动植物细胞培养罐配备制冷机组，实现快速降温。

　　3.温度传感器：Pt100或热电偶温度探头，精度±0.1℃，实时监测罐内温度。探头位置需合理布置，避免搅拌死区。

　　五、检测与传感系统

　　1.pH检测系统：pH电极实时监测培养基pH值，精度±0.02。配备pH控制器，通过添加酸、碱或CO₂自动调节pH。

　　2.溶氧（DO）检测系统：溶氧电极实时监测溶解氧浓度，精度±0.5%。光学DO电极无需极化，维护方便。

　　六、控制系统与自动化单元

　　1.控制单元：PLC或DCS控制系统，集成温度、pH、DO、搅拌、通气等参数控制。配备触摸屏人机界面，可设定参数、显示曲线、存储数据。

　　2.数据采集系统：实时采集所有传感器数据，存储历史数据，支持数据导出、报表打印。具备报警功能。

　　3.CIP/SIP系统：在位清洗（CIP）和在位灭菌（SIP）功能，通过喷淋球或旋转喷头清洗罐内壁，通过蒸汽灭菌。部分设备配备自动取样系统。

　　七、动植物细胞培养罐的辅助系统与配件

　　1.取样系统：无菌取样阀或自动取样器，便于定期取样检测细胞密度、代谢产物、污染物等。

　　2.消泡系统：消泡剂添加泵，根据泡沫传感器信号自动添加消泡剂。

　　3.补料系统：补料泵或蠕动泵，根据设定程序自动添加营养物质、诱导剂等。

　　4.压力控制系统：通过背压阀或进气压力调节，控制罐内压力。

　　八、安全保护系统

　　1.机械安全：过载保护、超速保护、急停按钮、门锁保护等。

　　2.电气安全：漏电保护、接地保护、防爆设计。

　　3.生物安全：排气过滤器、密封可靠、无菌接口，防止污染和泄漏。

　　4.报警系统：参数超限报警、故障诊断、远程监控。
